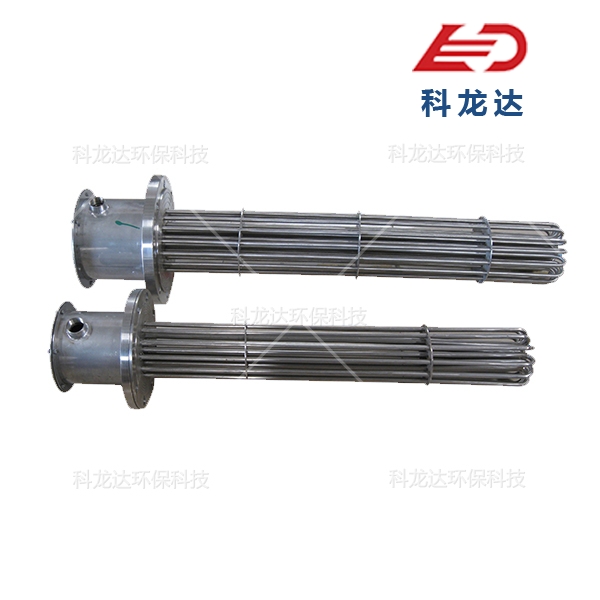

法蘭電加熱器作為工業領域廣泛應用的加熱設備,其安全性能直接關系到人員安全、設備穩定性及生產連續性。以下從設計規范、材料選型、控制系統、防護機制及運維管理五方面解析其安全保障體系。
一(yi)、本質安全設計
結構冗(rong)余(yu)設計
法蘭密(mi)(mi)封(feng):采(cai)用雙O型圈密(mi)(mi)封(feng)結(jie)構,主密(mi)(mi)封(feng)失效時備用密(mi)(mi)封(feng)自動接管,耐壓測試壓力達設計(ji)值的(de)1.5倍,確(que)保(bao)介(jie)質無泄漏。
加熱(re)管(guan)布局:采用(yong)“品”字形排列,管(guan)間距≥2倍管(guan)徑,避免局部過(guo)熱(re);每根加熱(re)管(guan)獨立(li)接線,單管(guan)故障不引發連(lian)鎖反應。
電氣隔離(li)
接地(di)保(bao)護:法(fa)蘭與加熱管間設置雙重接地(di),接地(di)電(dian)阻≤0.1Ω,防止漏電(dian)觸電(dian)。
絕緣(yuan)等級:加熱管(guan)絕緣(yuan)層耐壓(ya)(ya)≥2000V,遠超工(gong)業(ye)電壓(ya)(ya)標準(zhun),避(bi)免電擊穿風險(xian)。
熱(re)應力緩沖
膨脹(zhang)節(jie)設(she)計:在長(chang)距(ju)離加(jia)熱管(guan)中設(she)置波紋膨脹(zhang)節(jie),補償熱膨脹(zhang)量(通常每米補償5-8mm),防止管(guan)材因熱應力(li)變形破(po)裂(lie)。
分段(duan)加熱:將加熱器分為多個獨立(li)溫控區(qu),各區(qu)溫差≤±5℃,減(jian)少整體熱應(ying)力。
二、關鍵材料安全(quan)閾(yu)值
耐高溫(wen)材(cai)料
加熱管基材:選用Incoloy 800或(huo)316L不(bu)銹鋼,允(yun)許工(gong)作(zuo)溫度≥800℃,抗蠕變性能優,長(chang)期(qi)使用無材質劣(lie)化。
絕緣填(tian)充料:采(cai)用高純(chun)氧化(hua)鎂粉,耐(nai)溫≥1000℃,導熱(re)系(xi)數0.03W/m·K,兼顧絕緣與導熱(re)需求。
耐腐蝕材(cai)料
介質接觸層:針對酸性(xing)介質采用哈氏合金C-276,耐蝕率≤0.01mm/年;堿(jian)性(xing)介質選(xuan)用鈦合金TA2,避(bi)免氫脆(cui)風險。
外(wai)(wai)護(hu)套:304不銹鋼外(wai)(wai)護(hu)套厚度≥2mm,耐鹽霧(wu)試驗(yan)≥1000小時,適應惡劣環境。
防火材料
保溫(wen)層:采用硅酸鋁纖(xian)維(wei)毯,耐火溫(wen)度(du)≥1260℃,燃燒性能達(da)A1級,遇(yu)火不(bu)熔融、不(bu)釋放毒煙(yan)。
電纜護套:使用(yong)云母帶繞包+硅橡膠雙層防護,阻燃等(deng)級V-0,離火自熄(xi)時間≤2秒。
三(san)、智能控制(zhi)系統
三(san)級(ji)溫控保護(hu)
主控溫控:PID溫控儀精度±0.5℃,超溫時切斷主回路。
備用(yong)溫控(kong):獨立溫度(du)傳(chuan)感(gan)器(qi)+固態繼電器(qi),主(zhu)控(kong)失效時啟動,動作時間(jian)≤0.1秒(miao)。
機械保護:熱熔斷(duan)體(熔斷(duan)溫(wen)度≤設(she)定值15℃),作為防(fang)線,確(que)保極(ji)端情(qing)況(kuang)斷(duan)電。
電(dian)流監測
過流保護:設置電(dian)子(zi)式(shi)過流繼電(dian)器,動作(zuo)電(dian)流整(zheng)定(ding)值≤1.2倍額定(ding)電(dian)流,避免加熱管過載燒毀。
缺相保護:三相電(dian)源(yuan)監測(ce)模塊,缺相時0.5秒內停機(ji),防止電(dian)機(ji)燒毀(hui)。
通信冗余
雙通(tong)道(dao)通(tong)信:主控單(dan)元采用RS485+Modbus TCP雙通(tong)信協議,與DCS系統實時(shi)交互,故障時(shi)自動切換通(tong)道(dao),確保監控連續性。
四、多(duo)重防護機(ji)制
防爆設(she)計
隔(ge)爆外殼(ke):ExdIICT4防爆等(deng)級(ji),殼(ke)體(ti)(ti)耐(nai)壓≥1.5MPa,內部(bu)爆炸不引燃外部(bu)氣體(ti)(ti)。
正壓通風:在(zai)爆炸性氣體環境中(zhong),持續(xu)通入(ru)潔凈空氣,保持內部(bu)壓力≥50Pa,阻止可燃物侵(qin)入(ru)。
防干燒保護
液(ye)(ye)位(wei)聯鎖:電接點(dian)液(ye)(ye)位(wei)計與加熱(re)器供電聯鎖,低液(ye)(ye)位(wei)時自動斷電,避免(mian)加熱(re)管暴露干(gan)燒。
流(liu)量開關:在循環加熱系統中,介(jie)質流(liu)量低于設定(ding)值時觸發報警并停(ting)機,防(fang)止局部過熱。
應(ying)急處(chu)理
泄爆裝置:在(zai)加熱器頂部設置無焰泄爆口,內(nei)部爆炸時釋放(fang)壓力并控制(zhi)火焰傳播,沖擊波超壓≤0.01MPa。
緊(jin)急冷(leng)卻:配置(zhi)CO?或(huo)細水霧滅火(huo)接口,火(huo)災時手動(dong)(dong)/自動(dong)(dong)啟動(dong)(dong),30秒內控制火(huo)勢。
五、全生(sheng)命(ming)周期管(guan)理
出廠檢(jian)測(ce)
耐壓(ya)試驗(yan):2.5倍工作壓(ya)力(li)水壓(ya)試驗(yan),保壓(ya)30分鐘無泄漏。
絕(jue)緣(yuan)(yuan)測試:500V兆歐表測量(liang)絕(jue)緣(yuan)(yuan)電阻(zu),冷態≥100MΩ,熱態≥1MΩ。
安裝(zhuang)規范
接(jie)地(di)驗收:使用(yong)接(jie)地(di)電(dian)阻測試儀,確保接(jie)地(di)電(dian)阻≤0.1Ω。
間(jian)距(ju)(ju)要求:加(jia)熱器與(yu)可(ke)燃物(wu)間(jian)距(ju)(ju)≥500mm,與(yu)儀表(biao)柜間(jian)距(ju)(ju)≥1m,滿足散熱需求。
定(ding)期(qi)維護
預(yu)防性檢修:每半年檢測加熱管阻值,偏差>10%時更換;每年校(xiao)驗(yan)溫控儀(yi),誤差>±1℃時調校(xiao)。
壽命評估(gu):建立(li)加(jia)熱管使用檔案(an),累計運行時間(jian)達8000小(xiao)時后,加(jia)密檢測頻次至(zhi)每月一次。
結(jie)語
法蘭電加(jia)熱(re)器的(de)安全性能(neng)(neng)(neng)通過(guo)本質(zhi)安全設計、高品質(zhi)材(cai)料(liao)、智能(neng)(neng)(neng)控制(zhi)(zhi)系(xi)(xi)統、多重防(fang)(fang)護(hu)(hu)機制(zhi)(zhi)及(ji)全生命周(zhou)期管理五(wu)大體系(xi)(xi)保障。從(cong)設計源頭消除隱患,以材(cai)料(liao)性能(neng)(neng)(neng)筑(zhu)牢(lao)防(fang)(fang)線,用智能(neng)(neng)(neng)控制(zhi)(zhi)實(shi)時監護(hu)(hu),借防(fang)(fang)護(hu)(hu)機制(zhi)(zhi)應對極端,靠規范運維延續壽命,實(shi)現“零事故(gu)”運行目(mu)標。在(zai)化工、石油(you)、電力等(deng)高危行業,其安全性能(neng)(neng)(neng)已成(cheng)為設備選(xuan)型的(de)核心指標。
